鋼絲繩電動葫蘆測試平臺的自動化改造

摘要:根據起重機行業的相關標準,提出了鋼絲繩電動葫蘆性能自動測試系統的設計方案,論述了系統硬件與軟件的實現。使用表明,采用該系統進行性能測試與以前手動測試相比,有效地提高了測試效率和測試質量,并可對測試數據進行有效的管理和應用。

系統的功能該測試系統根據中華人民共和國行業標準JB/T9008.4-1999《鋼絲繩電動葫蘆試驗方法》規定的要求,可完成電動葫蘆的出廠試驗、型式試驗和壽命試驗的大部分項目。該自動測試系統的主要功能有:自動/手動測試功能;o實時測量和顯示運行狀態和測試數據;系統自檢、報警、安全防護和故障分析功能;記錄、打印和查詢各種測試數據的功能;測試數據遠程備份和集中管理功能;自動調壓功能。

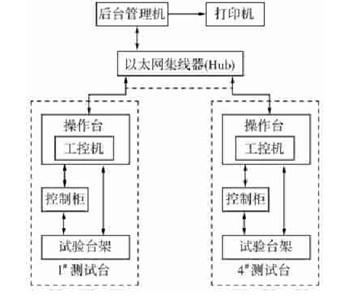

2　系統的總體結構鋼絲繩電動葫蘆自動測試系統由后臺管理機、操作臺、控制柜和試驗臺架組成,可對0.5t～50t的鋼絲繩電動葫蘆進行各種測試試驗,系統總體結構見圖1。

后臺管理機用于管理多個操作臺中的測試試驗據。通過后臺管理機,可備份操作臺工控機中的試驗數據,對測試數據可進行各種查詢,匯總、打印各種報表等,避免了逐個查詢每一測試臺工控機中數據的繁瑣操作,也有利于保證測試數據的安全性。操作臺主要完成各參數的測量、各種試驗狀態的讀取和判斷,控制測試系統完成各種試驗項目。控制柜中安裝了執行機構,主要功能是執行操作臺工控機發出的指令,完成對試驗對象的控制。
