您的位置： 網站首頁 » 新聞動態電動葫蘆取物裝置指的是哪個物件？
電動葫蘆取物裝置是起升機構的重要部件之一，它對安全生產和提高生產效率具有重要的意義，常見的取物裝置有吊鉤、吊環、扎具、夾鉗、電磁盤、真空吸盤、抓斗等，對于電動葫蘆而言，對應的取物裝置便是吊鉤。

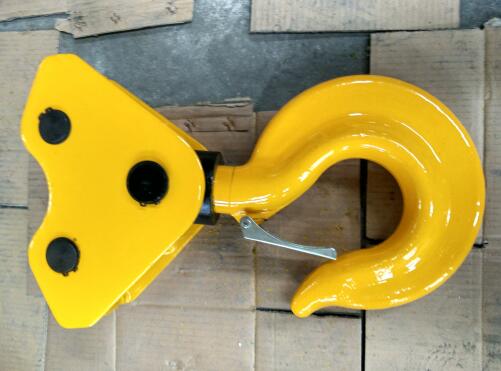

吊鉤裝置是起重機上應用得最普通的取物裝置。它由吊鉤、吊鉤螺母、推力軸承、吊鉤橫梁、滑輪、滑輪軸以及拉板等零件組成。
吊鉤裝置的常見型式是短鉤型吊鉤組。它的零件數量多，高度尺寸大，但橫向尺寸小，對減少鋼絲繩偏角有利，且鋼絲繩的分支數不受限制，故應用較廣。
在起升高度受限制的場合，需要縮短吊鉤裝置的高度，可將吊鉤直接支承在滑輪心軸上，但要求吊鉤的鉤柱長度加長，這種吊鉤裝置稱長鉤型吊鉤組。它的吊鉤衡量與滑輪軸合成一體，結構簡單零件數少，整體高度尺寸較小，鋼絲繩的動滑輪數必須是偶數。
吊鉤橫梁鉸支在拉板上，受載時以簡支梁方式考慮。拉板軸孔需作比壓驗算，吊鉤軸孔用厚壁圓筒應力公式校核其應力。滑輪心軸按梁承受彎曲計算。
套在鉤柱端部的螺母通過止推軸承支承載吊鉤橫梁上，這樣在掛鉤和卸鉤時能使吊鉤繞垂直軸線自由轉動，不致引起上部鋼絲繩滑輪組系統跟隨旋絞。吊鉤頭部的螺桿與螺紋強度和螺紋接觸面擠壓予以驗算。此外，吊鉤裝置的構造最好是要保證吊鉤有繞各方向擺動的可能，否則當重物偏心地加載于吊鉤時（例如雙鉤），會引起吊鉤裝置偏斜，從而產生鋼繩分支受載不均等情況，甚至發生鉤柱部的分折斷等其他嚴重事故。同時，吊鉤裝置沿各個方向鉸接構造對掛鉤、卸鉤和吊鉤本身的安裝、更換也都帶來了方便。
